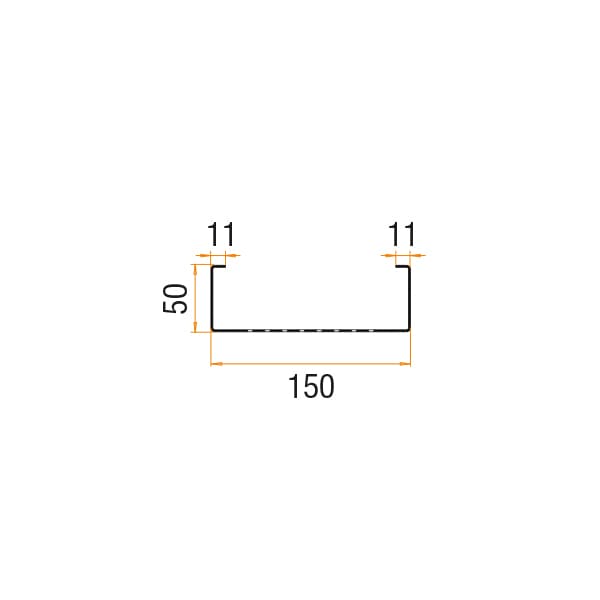

Ulkoseinäranka RY150mm

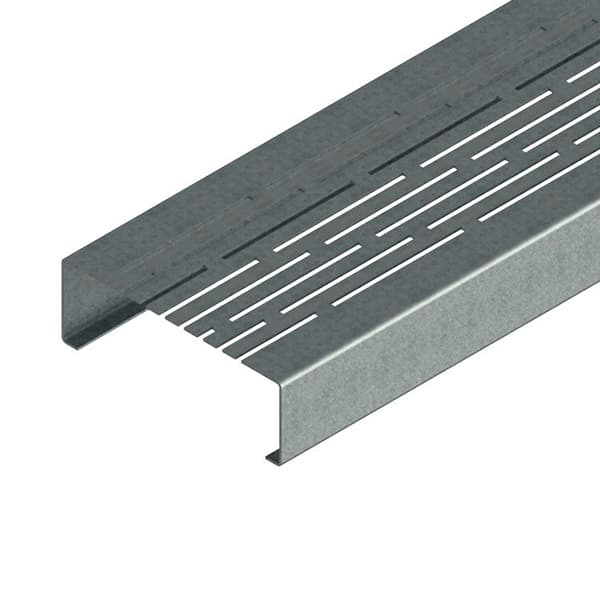

Termoranka on täydellinen runkoratkaisu elementteihin ja julkisivuihin. Se valmistetaan ympäristöystävällisestä kuumasinkitystä teräsohutlevystä ja se on muotoiltu poikkileikkaukseltaan kourun muotoiseksi profiiliksi. Termorangan uuma on muotoiltu niin, että profiilin lujuus on edullisin muoto lämmöneristävyysarvoja tavoiteltaessa. Lundell-Profile termorangassa kylmäsilta on katkaistu uuman erityisellä rei’itetyllä rakenteella ja muodolla. Muut rei'ityskuviot eivät täytä ilmoitettuja lämpöteknisiä arvoja ellei niitä ole erikseen tutkittu.

Käyttötarkoitus ja kohteet

Termorankoja käytetään katoissa, katteissa, lattioissa, rangoissa ja ulko- ja sisäseinien verhouksessa. Käyttökohteita ovat asuinrakennukset, teollisuus- ja liikerakennukset, urheilutilat, varastot ja voimalaitokset, uudis- ja korjausrakentamiseen. Termorankoja käytetään yleensä kantaviin rakenteisiin.

Materiaali

Kuumasinkitty teräsohutlevy, teräslaatu S350GD+Z275 (EN10246)

Materiaalin ainevahvuus

0.75, 1.0, 1.25, 1.5, 2.0 mm

Katkaisupituudet

Profiilit valmistetaan katkaisuluettelon mukaan 600-17000 mm välillä ja pituustarkkuudet profiilissa +0/-5 mm

Paino neliölle

3 - 7.8 kg/m2 termorangat ja kiskot.

Uuman rei´itys

Kylmäsiltojen syntyminen ehkäistään uuman erityisellä rei'itysjärjestelmällä. RY 150 -rangan uumassa on 8 tai 10 reikäriviä. Mikäli ainevahvuus on 2mm, reikärivejä on enintään 8.





Kiinnitys

Pystyrangat asennetaan ylä-ja alakiskon väliin yleensä noin 600 mm jaolla ja kiinnitetään toisiinsa suunnittelijan määrittelemän kohdesuunnitelman mukaisesti. Profiilien kiinnitysruuvit on oltava mahdollisimman lyhyitä, esim. EKO 16. Rakennuslevyt kiinnitetään levyvalmistajan ohjeen mukaan.

Asentaminen ei vaadi hitsaamista tai hiomista, sillä tuotteiden leikkaustarve kohteessa on vähäinen koska tuotteet valmistetaan määrämittaisena. Termorangan yksittäinen työstäminen tarvittaessa kulmahiomakoneella. Termokiskojatkokset tehdään aina päittäisjatkoksina. Lisätarvikkeena termokiskoille on tiivistenauhat.

Ääneneristävyys

Sivutiesiirtymien vuoksi ulkoseinärakenne on täysin katkaistava  huoneistojen välisen seinän kohdalta. Kun elementti täyttää sille asetetut lämmöneristys-ja tiiveysvaatimukset, niin täyttyvät myös ääneneristysvaatimuksetkin.

Rakennustekniikka- ja fysiikka

Runkorakenteiden lämmönjohtavuus on selvästi suurempi kuin eristeiden, siksi runkorakenteet vaikuttavat merkittävästi seinärakenteen lämmönläpäisyyn ja rakenteen lämpötiloihin. Termoelementti painaa n. 40-60 kg/m2. Elementin orsien taipumarajatila on L/150. Kiinnitys perustuksiin/betoniin esim. Spike DL 6,3*51 profiilin läpi. Termorangoille on omat kulmakiinnikkeet koon mukaan.

Rakenteen julkisivulevyinä voidaan käyttää mm. kuitubetonilevyjä, keraamisia laattapintoja tai peltikasetteja. Julkisivulevyn ja kantavan rungon ulkopuolisen eristekerroksen välissä on kaksi erillistä tuuletusväliä, joiden keskellä on veden ja kosteuden pysäyttävä rakenne, ns. sadetakkirakenne. Esim. teräsohutlevystä koostuva sadetakkirakenne ohjaa veden tuuletusväliä pitkin pois seinärakenteesta sekä suojaa sisempää tuuletusväliä ja eristekerroksia kostumiselta.

Lämmöneristävyys ja eristeet

Eristeiden nimellismitat sopivat järjestelmään. Eristeiden leikkaamista tulee välttää. Eristeiden tulee täyttää niille varattu tila kokonaan, eristeiden mitat +5…10 mm suurempia kuin niille varattu tila ja eristeen tulee olla tiiviisti kahden pinna välissä. Huomio RY ( C )-profiilien eristäminen sisäpuolelta. Saumaeristeet täyttää kokonaan sauman ja tiivisteet ovat kokonaan kiinni elementissä.

Rakenteen ilmavirtaukset

Rakenteiden läpi ja rakenteissa tapahtuu ilmavirtauksia eli rakennevirtauksia. Ne voivat olla lämpötilaerojen aiheuttamaa ilman liikettä eli luonnollista konvektiota. Virtaukset tulevat ja purkautuvat rakenteista samalta puolelta.

Höyrysulun tehtävänä on estää sisäilman kosteuden pääseminen rakenteeseen. Sisäilman kosteus siirtyy rakenteeseen vesihöyryn diffuusiona tai ilmavirtausten vaikutuksesta. Höyrysulun jatkokset limitetään 150…200 mm ja teipataan tai puristetaan tasaisten pintojen väliin.

Pakkaus

Pakataan pareittain eli 2 kpl sisäkkäin. Määrämittaiset tuotteet valmistetaan ja pakataan tilauskohtaisesti määrä- ja katkaisuluettelon mukaan. Trukkinippu 50-200 kpl, vannekiinnitys, ei suojamuovia. Erikoisniput pakataan asiakkaan toivomusten mukaisesti esim. elementtikaavioiden mukaan.

Varastointi

Sallittu ulkovarastointi.

Kierrätys

100% kierrätettävä materiaali. Tarvittaessa jokainen profiili voidaan irrottaa ja käyttää uudestaan. Teräsrunko voidaan kierrättää rakennuksen käyttöajan päätyttyäkin.

EPD

Ympäristöystävälliset lisätiedot kantavien rankojen EPD -laskelmista.

TUOTE-ESITE

Profile-esite PDF

SUUNNITTELUOHJEET

Ulkoseinien termorankojen lämmönjohtavuustaulukko PDF

Ulkoseinien termorankojen mitoituskäyrästöt PDF

RAKENNEDETALJIT

Tuulettuva seinärakenne PDF

Tuulettuva seinärakenne DWG

Julkisivujen termorankarakenteet PDF

Julkisivujen termorankarakenteet DWG

---
