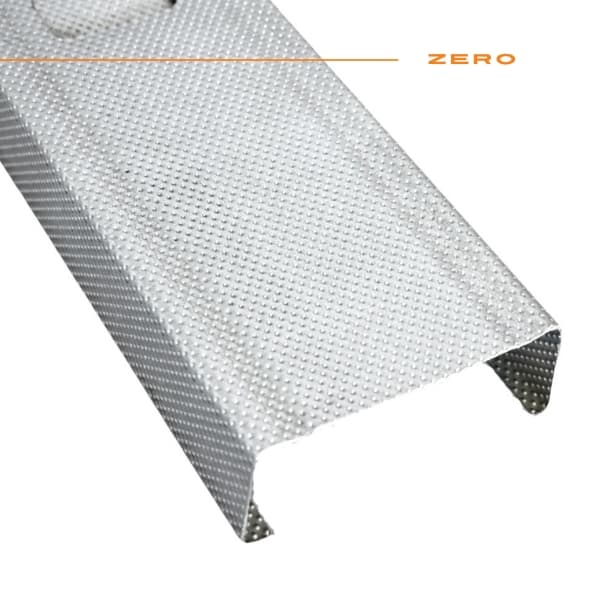

ZERO Väliseinäranka 95mm

Valmistettu SSAB:n kierrätetystä teräksestä, joka on tuotettu fossiilivapaalla sähköllä ja biokaasulla.

Valmistustekniikka:

-perusteena LUNDELL-PROFILE valmistustekniikka rullamuovaukseen

Käyttötarkoitus:

-ei-kantava teräsrunkoinen väliseinä

Pituudet:

-toimitetaan määrämittaisena 1000-3000 mm tilauksen mukaan

-pituustarkkuudet profiilissa +/- 3 mm

-seinän taipuma ei saa ylittää 1/300 seinäkorkeudesta kuormituksen ollessa 500 N/m.

Paino:

-1,49 kg/m2, rangat ja kisko arviona

Kiinnitys:

-pyöräytä pystyrangat ylä-ja alakiskon väliin noin 600 mm jaolla ja jätä ne vapaaksi liikkumaan kiskojen laippojen väliin, mahdollistaa sik-sak levytyksen.

Rakennuslevyn reuna ja keskilinja määrää rangan lopullisen paikan ja ranka kiinnitetään vasta levytyksen yhteydessä, levyvalmistajan ohjeen mukaan.

Rangassa on valmiina läpät, jotka sähköistyksen yhteydessä taivutetaan sisäänpäin (rangan laippojen väliin), niin että läpän reuna taipuu alaspäin ja muodostuu pehmeä reuna putkettomille sähköasennuksille. Rangassa on valmiina myös villakieleke, joka villoituksen yhteydessä taivutetaan ulospäin rangan selkään. Luokitelluissa paloseinissä villan pysymisellä rakenteessa on ratkaiseva merkitys väliseinässä.

-rangan yksittäinen työstäminen tarvittaessa terässaksilla ja niput kulmahiomakoneella

-kiskojatkokset tehdään aina päittäisjatkoksina. Kiskojen kiinnikkeiden jakomitta on yleensä k/k 400 mm, kiinnikkeiden jakoväli on enimmillään 600 mm (jokaisen pystyrangan kohdalla).

Väliseinärakenteita toteutettaessa on otettava huomioon levyvalmistajan ohjeet ja hankekohtainen suunnitelma. Lue lisää väliseinän rakentamisesta täältä »

Ääneneristävyys:

-Mitattu eristävyys parhaimmillaan on saavutettavissa, jos sivutiesiirtymät on kokonaan poistettu.

Ilmaääneneristävyys:

Äänitekniset ominaisuudet saavutetaan kun hyvä tiiviys rakenteissa varmistetaan kaikkien saumojen, rakojen ja sivutiesiirtymien kohdalla. Edellä mainittujen kautta pääsee ilmavuotoja ja heikentää ääniteknisiä ominaisuuksia jos näitä ei huomioida suunnittelun ja työn yhteydessä. Tiivistysmassat, elastiset kittaukset, solukumitiivisteet ja nauhat ovat keinoja rakenteiden ilmaäänen hallintaan.

Tukirakenteet:

-kalustokiinnityksiä varten lisätään tukirakenteita rakennuslevyjen taakse. Kalustotukia tai kalusterainoja on saatavana valmiina lavuaari-, suihku- ym. kalusteille. Kalustetukienkäyttö on ohjeistettu erikseen Liune Door liukuovielementin kohdalla, jos elementin rungon kohdalle tulee kaapistoja. Suoraan Liune elementtiin ei saa kiinnittää mitään raskaita taakkoja.

-kalustetuet on tehty ohutlevystä, jonka vahvuus on 1,0 mm. Kalusterainojen ainevahvuudet saa kohteen mukaan. Tukirakenteet kiinnitetään kalustojen kohdille rankoihin ruuvikiinnityksellä EKO 16.

Toimitusajat:

-määrämittaiset rangat työmaalle 3-5 pv

-erikoistoimituksesta rangat 24h

Varastointi:

-sallittu ulkovarastointi

Kierrätys:

-100% kierrätettävä materiaali. Tarvittaessa jokainen profiili voidaan irrottaa ja käyttää uudestaan. Teräsrunko voidaan kierrättää rakennuksen käyttöajan päätyttyäkin.

Työterveyslaitoksen tutkimus:

-”Kipsilevyjen kiinnitys erityyppisiin rankoihin”

=>koettu kuormittumisen väheneminen ruuvatessa kipsilevyjä Lundell-Profile -rankaan verrattuna perinteiseen rankaan

Lundell-Profile edut:

-maailmanlaajuinen teräsrankateknologia

-ergonominen ja ekologinen

-asentajia, raaka-aineita ja kustannuksia säästävä

-noin 20% kevyemmät profiilit helpottavat siirroissa ja nostoissa

-kitkaliitokset profiilien välillä vähentää kiinnitystarvetta ja parantaa työturvallisuutta

-Lundell-Profile -rungon asentaminen on noin 5% nopeampaa kuin tavallisen teräsrungon

-tavallisen teräsrangan tulisi olla noin 43% Lundell-Profile -rankaa halvempi jotta kokonaiskustannukset olisivat samat
